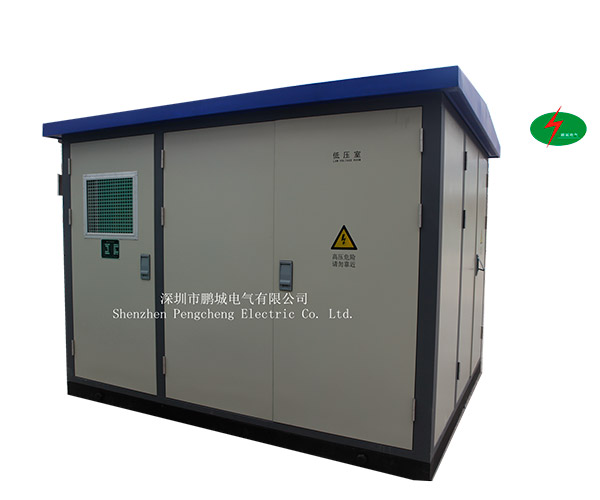

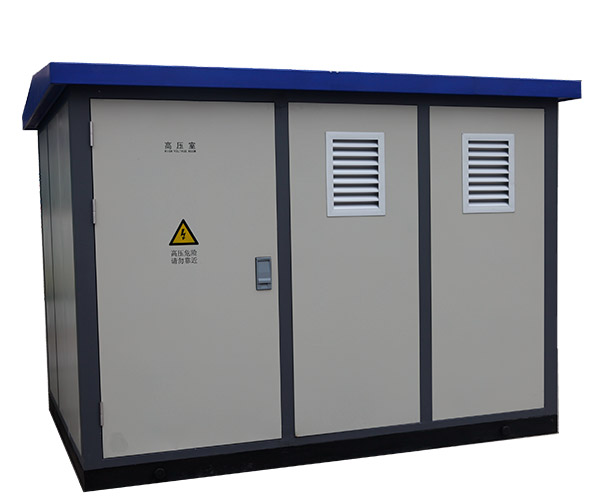

聚氨酯箱变

类别： 户外箱变系列

简介：YB-12系列预装式箱式变电站由高压开关设备、变压器、低压开关设备及外壳四部分组合而成的户外紧凑型配电站，用于电压10/0.4KV三相交流电系统中作为接受和分配电能的配电产品。该产品具有结构紧凑，体积小、占地小、安装快捷、维修方便等特点。

全国咨询服务热线:0755-82880689

立即采购在线咨询

产品介绍
产品参数

| 产品特点

YB-12系列预装式箱式变电站由高压开关设备、变压器、低压开关设备及外壳四部分组合而成的户外紧凑型配电站，用于电压10/0.4KV三相交流电系统中作为接受和分配电能的配电产品。该产品具有结构紧凑，体积小、占地小、安装快捷、维修方便等特点。

该产品高压开关设备采用本公司自主生产的XGN15-12系列开关柜、SRM16-12系列全封闭全绝缘充气型开关柜；变压器采用干式或油浸式变压器；低压开关设备采用本公司生产的GGD系列、GCS系列、GCK系列低压开关柜。

| 功能特性

变电站骨架采用经表面处理的型钢制造，具有足够的机械强度和刚性；
外壳材料采用冷轧钢板、不锈钢板、铝合金板、复合彩板、聚氨酯等；
各室之间采用钢板隔成独立的小室，其内部形状可布置为“目”字型，“品”字型等多种形式；
为了便于监视和检修，变压器室，高、低压室均设有照明装置；
顶盖为双层结构，能防止热辐射增加室内温度；
变压器以自然通风为主，当变压器室温度超过设定温度时，装在顶部的轴流风机自动启动来控制变压器室的温度；
可以转动的连接部分均设有密封装置，使其具有良好的防潮能力；
保护性能完善、操作方便，高压侧具有齐全的五防功能，确保检修的安全；

结构紧凑，外型美观，可与周围环境相协调。

| 符合标准

本产品符合标准: GB1094.1、GB3906、GB7251、GB/T17467、DL/T537等相关标准。

| 应用领域

YBP-12系列预装式箱式变电站适用于交流50HZ、10kV的电力系统，广泛应用于适用于城市公用配电、高层建筑、生活小区、工矿企业、国防建设、油田及工程临时施工等场所。

海拔高度≤1000m
环境温度：-25℃-40℃，最大温差≤25℃
相对湿度：日相对湿度平均值不超过95％
月相对湿度平均值不超过90％
抗震能力：地面水平加速度≤0.4m/S2
地面垂直加速度≤0.2m/S2
污秽等级：III级
※ 无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所。
