南网电力配电房BIM应用实践成果报告

一、项目背景目标介绍

   主要实现如何低成本高效率获取已建配电房的数据信息化模型，通过手机拍照，或是通过配电房本身自有的监控探头拍照获取视频照片,通过照片用软件虚拟三维进行建模。

二、目前行业数据采集现状

   目前数据获取的技术手段基本都是通过激光和相机结合获取点云，或是矩阵排列的相机拍照通过软件计算加人工手动获取BIM模型，但是共同的特点是设备采购费用高，模型点云数据文件庞大。上述获取点云数据模型虽然是机器点位扫描获取，但是要得到可用模型还是要通过专用软件人工进行描摹,费时耗力，对人员的专业要求也高,不具备行业全面的产业化推广应用的条件。

三、手机拍照技术特点

   运用手机拍照进行项目的数据化信息建模，具有速度快，成本低，效率高的特点。简单易行方便可靠，对人员技术要求低，稍加培训即可上岗工作，利于行业产业化推广应用。

四、制作过程及成果汇报

根据照片利用软件进行照片匹配建模并进行相应信息写入。

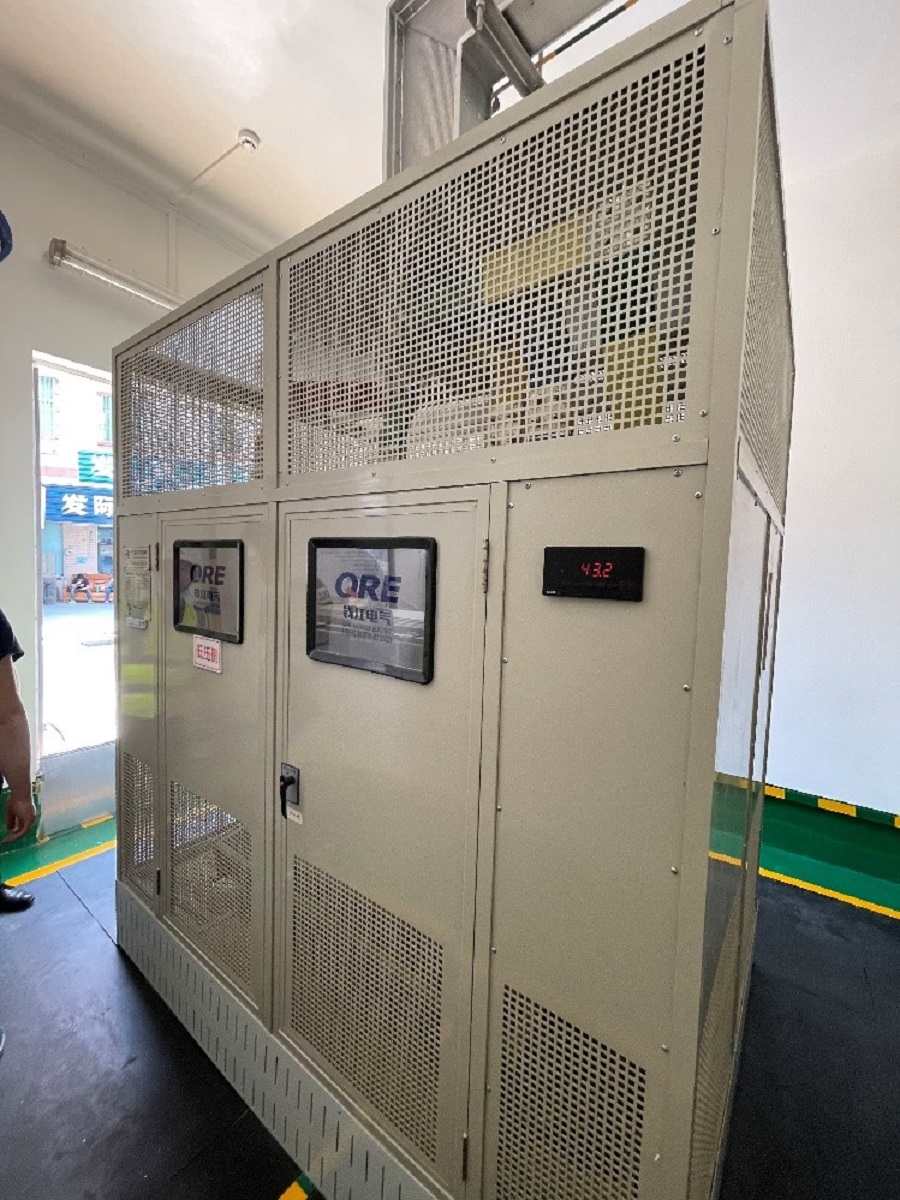

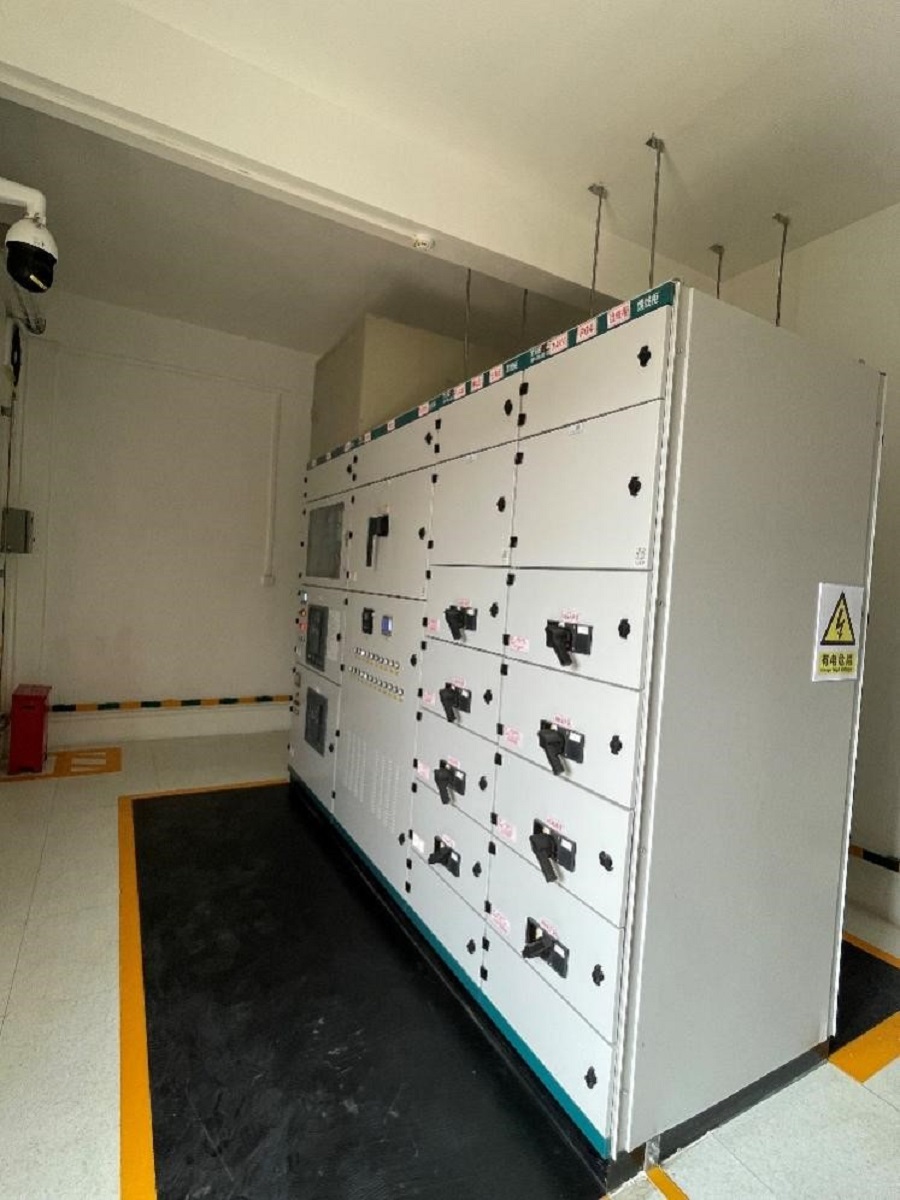

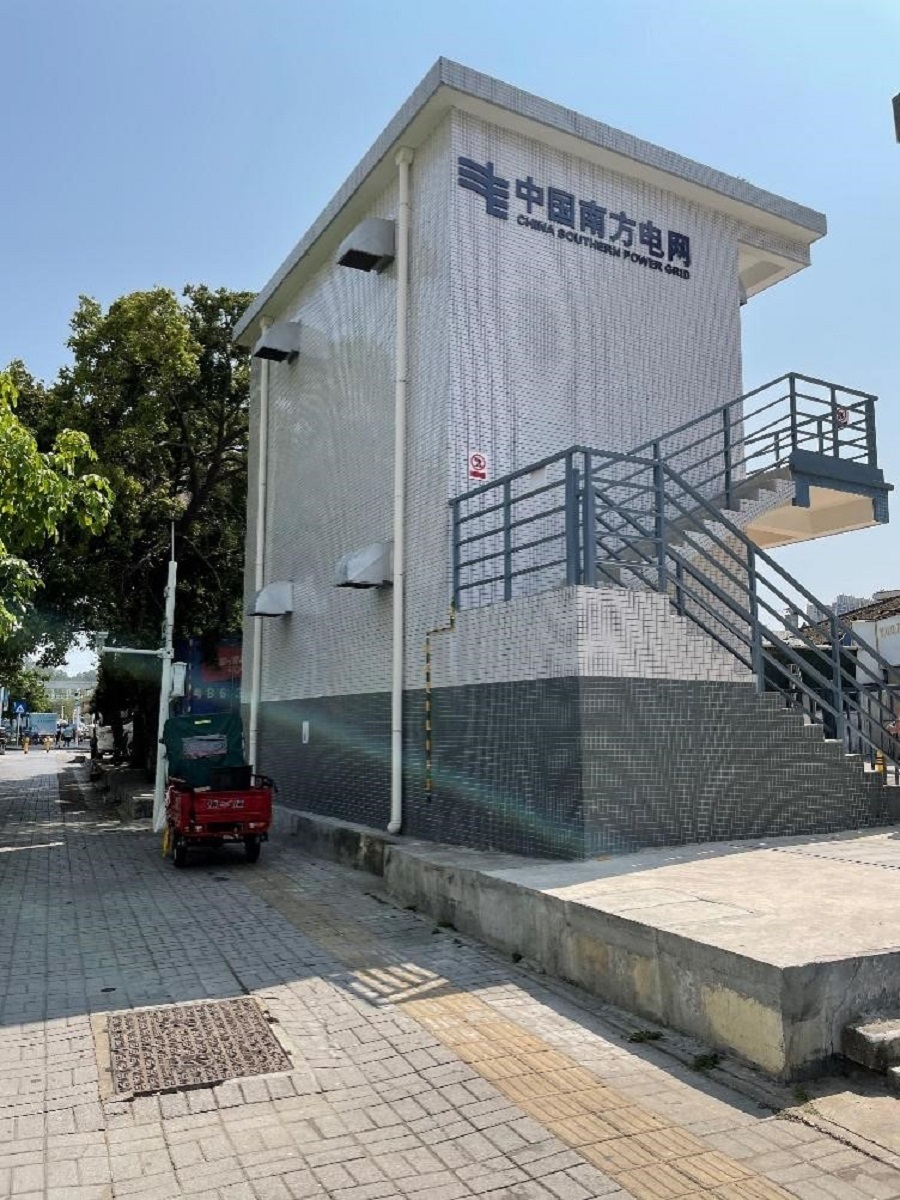

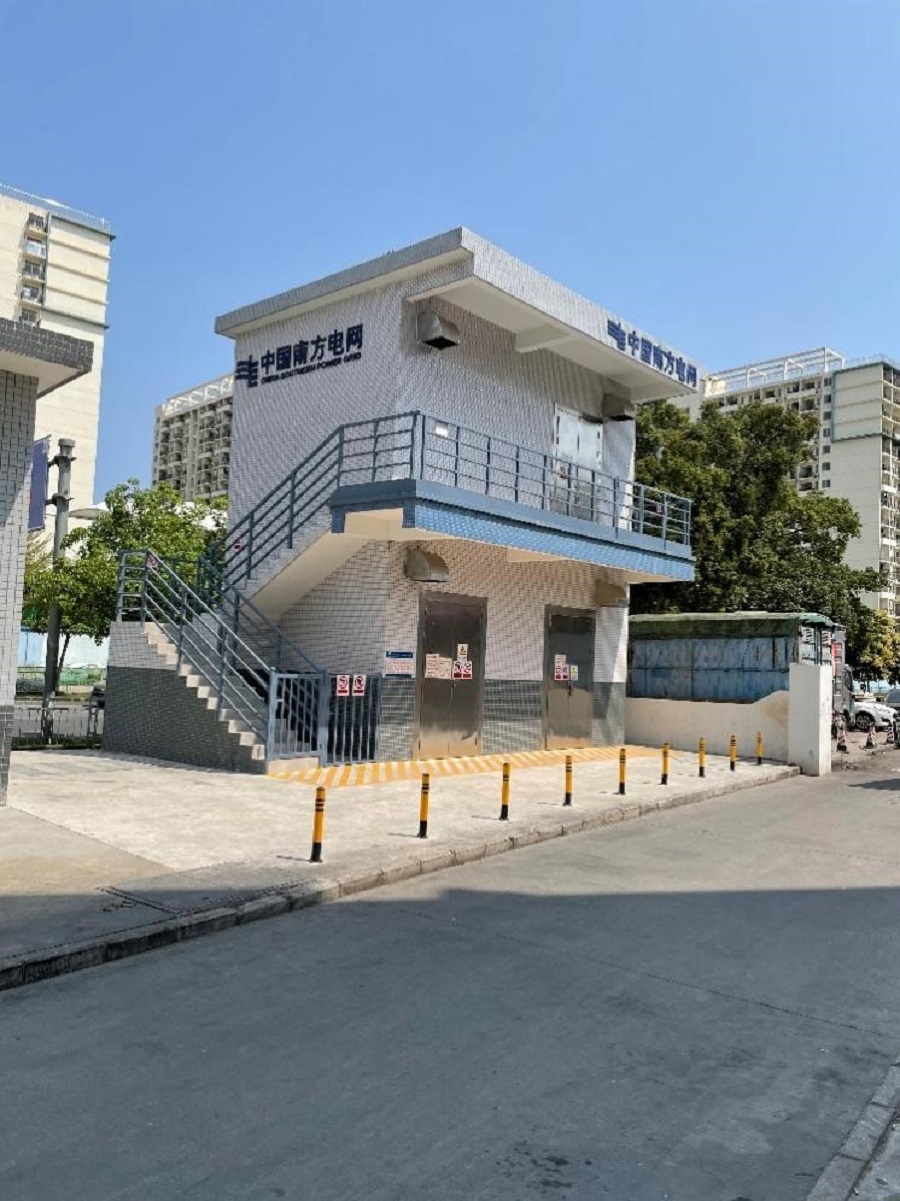

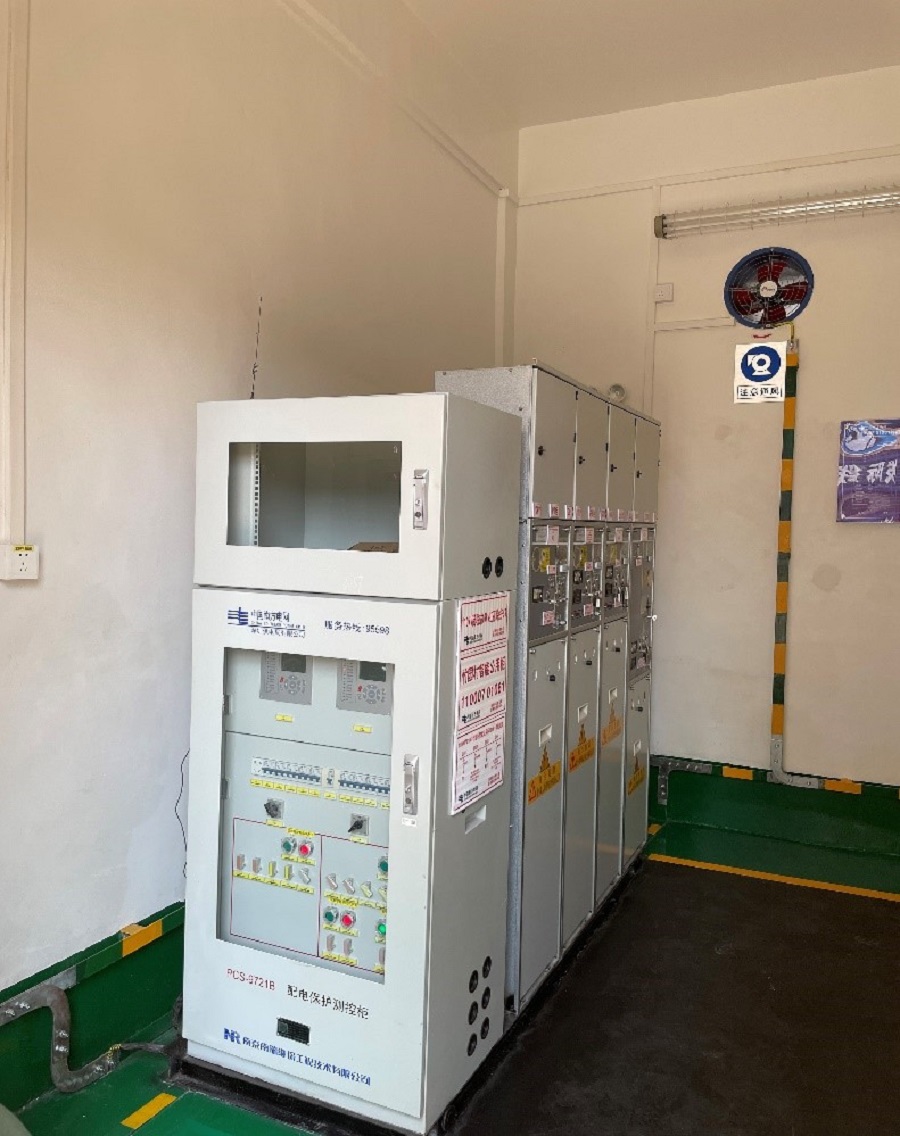

现场拍摄的照片

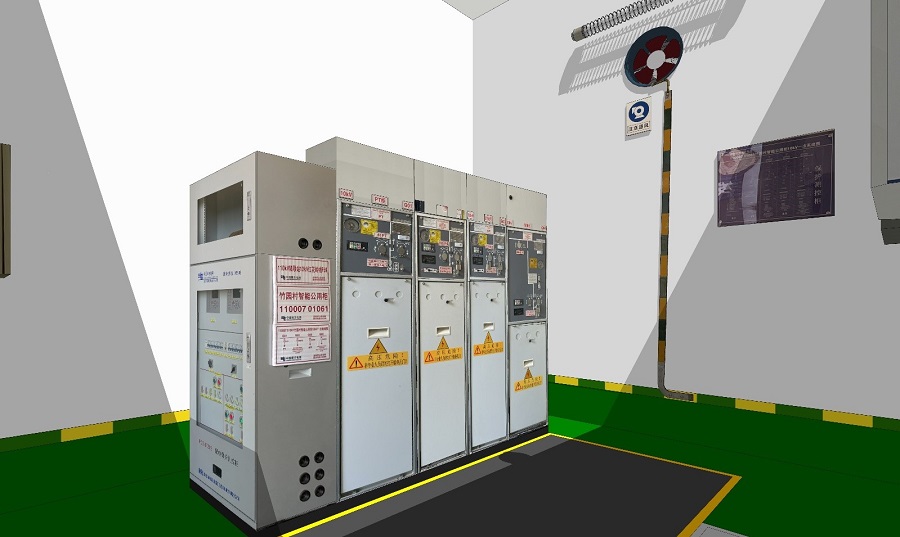

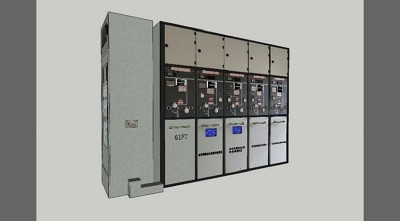

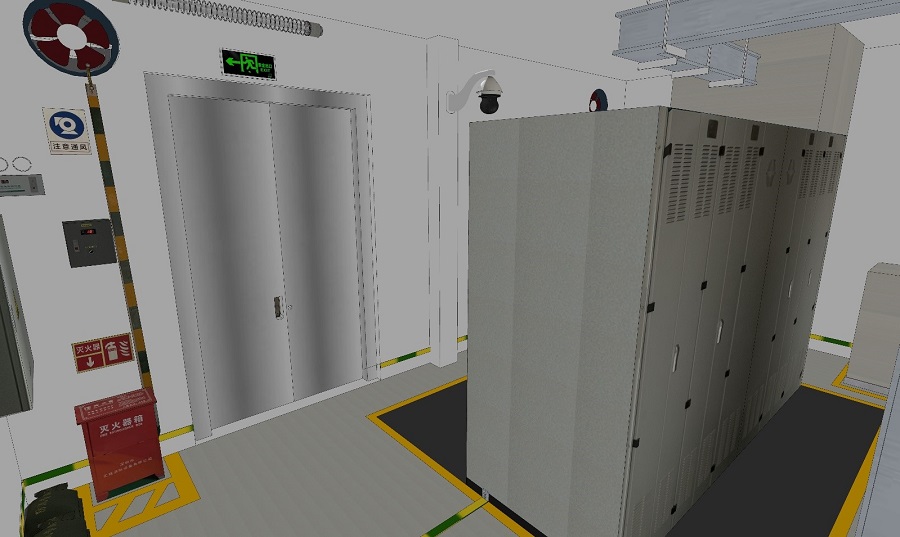

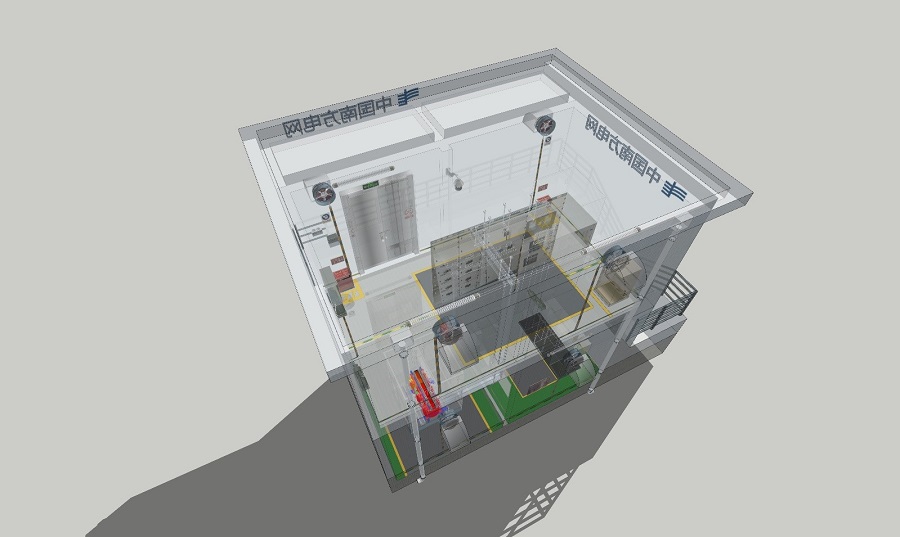

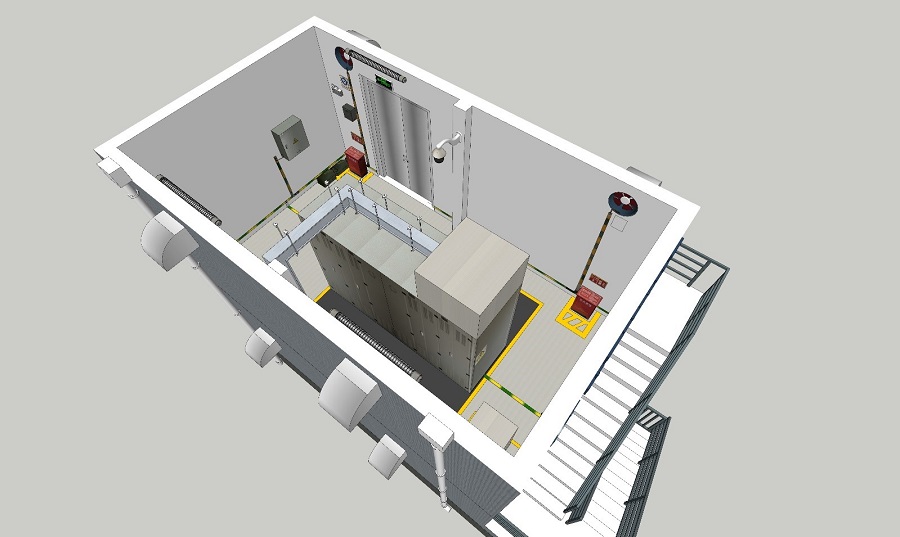

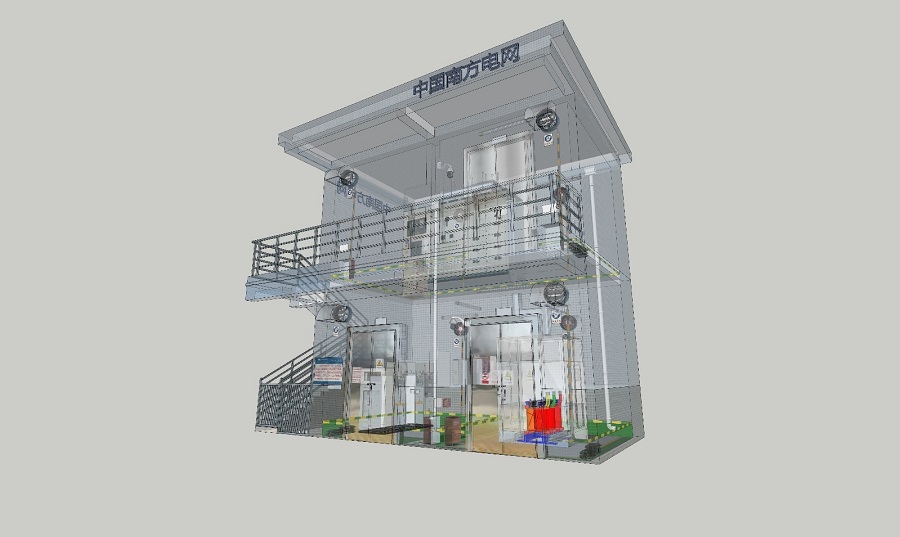

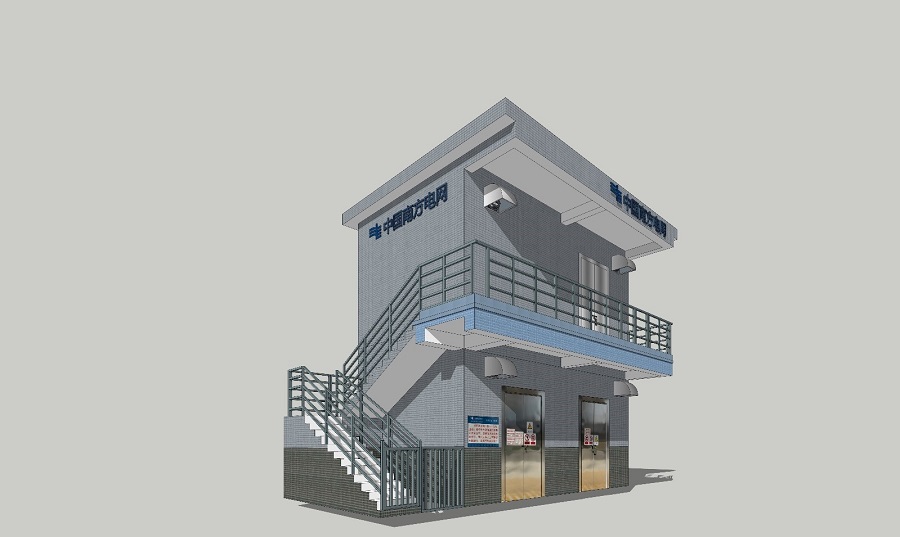

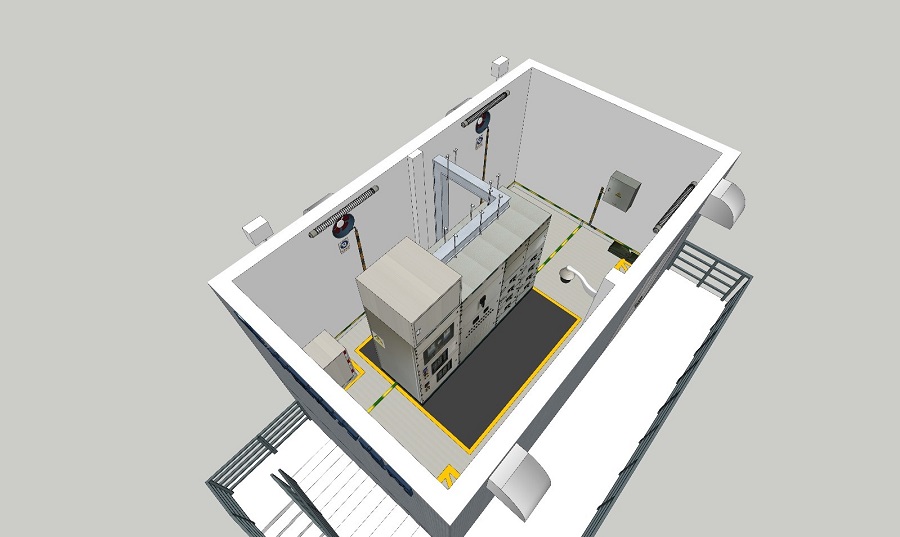

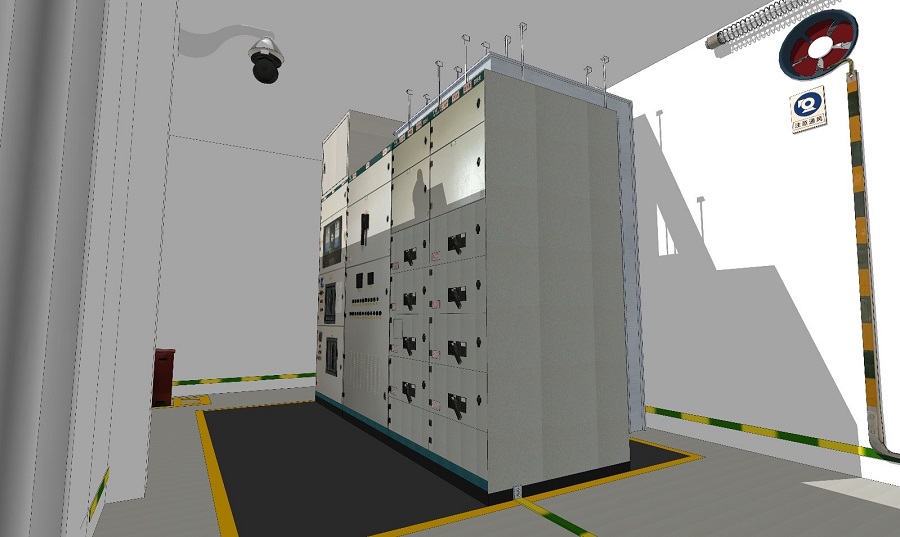

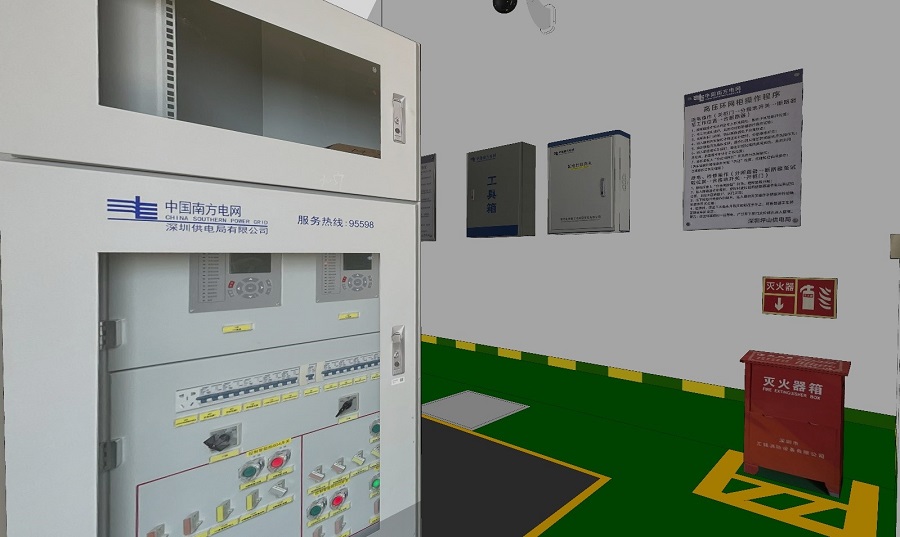

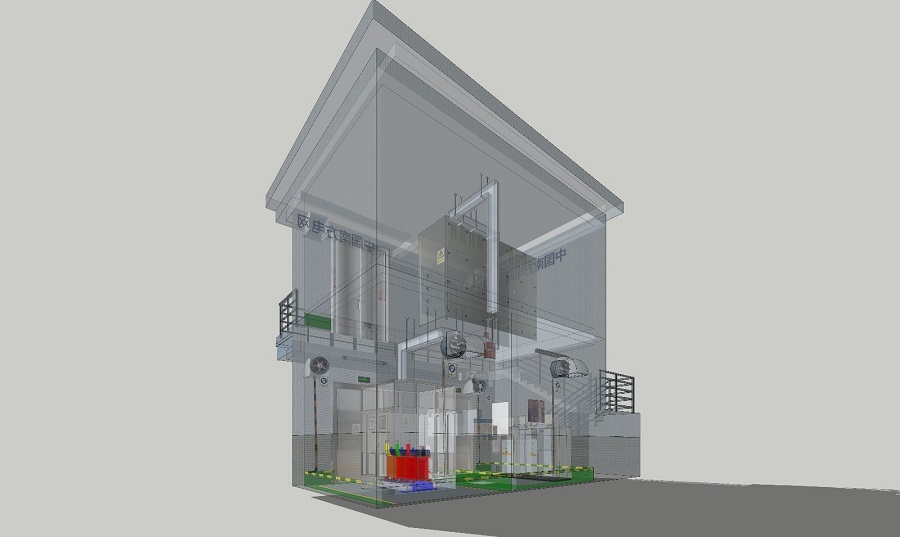

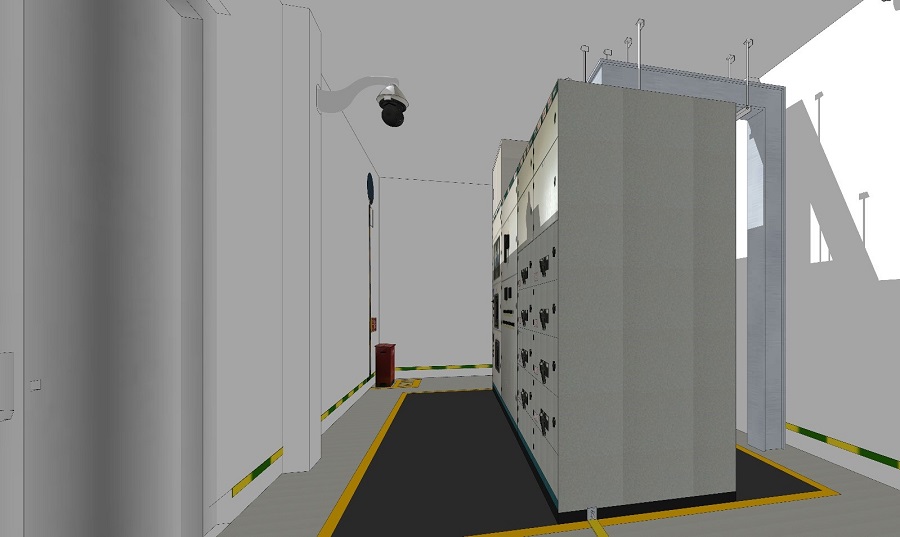

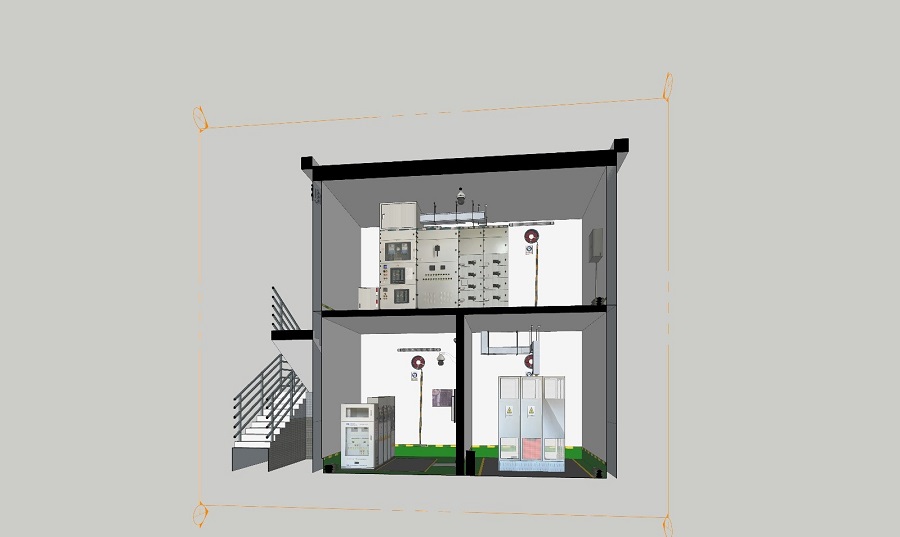

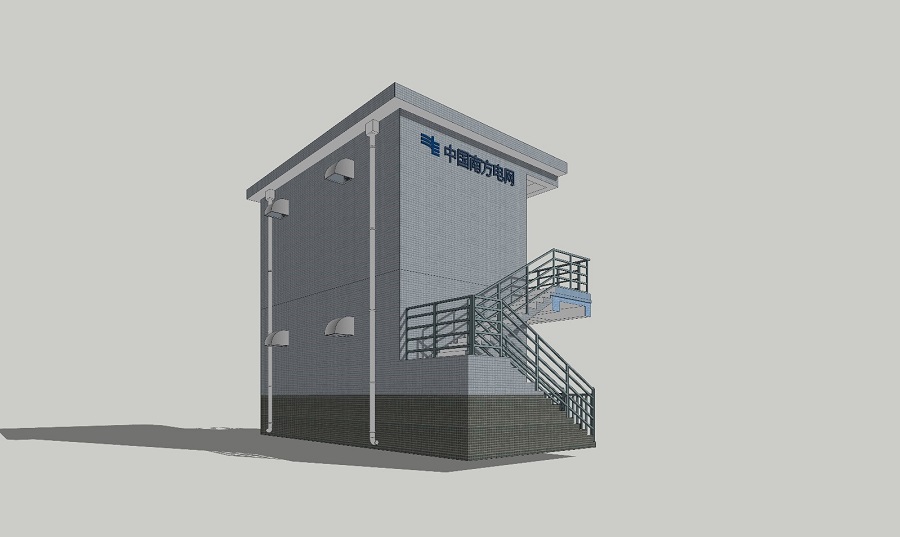

建模成果

其它案例实际应用

地下管网、管井、管沟、依据CAD文件建模定位

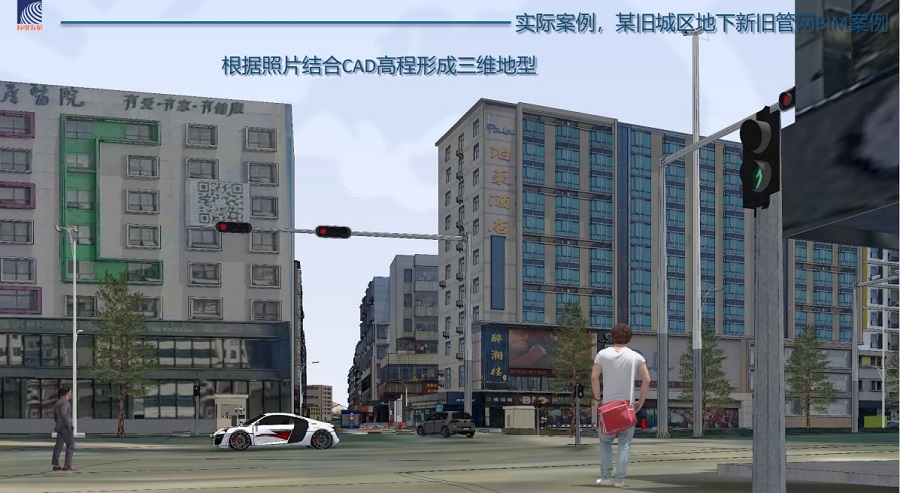

根据CAD文件生成三维数据化地形

五、电力项目照片建模应用总结

从以往的项目实践应用和本次配电房照片建模成果总结来看，照片建模对电力行业的BIM信息化建设大有可为，如果再结合CAD文件以及设备厂商的设备文件，照片建模应用是切实可行的。
