| 产品概述

该装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（600V），额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

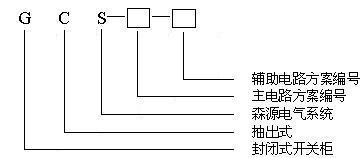

| 型号含义

 GCS含义

| 正常使用环境条件
1、周围空气温度不高于+40℃ 、不低于-5 ℃，并且24h内其平均温度不得高于+35℃。
2、大气条件：空气清洁，相对湿度在最高温度为+40℃ 时不超过50%， 在较低温度时允许有较高的相对湿度，例如+20 ℃时为90%，应考虑到由于温度变化，可能会偶然产生适度的凝露。
3、海拔高度不得超过2000m。
4、污染等级3。
5、本装置适应于以下温度的运输和储存过程：-25℃ 至+55 ℃的范围之间，在短时间内（不超过24h）可达+70 ℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。

6、如果上述使用条件不能满足时，应由用户和制造厂协商解决。

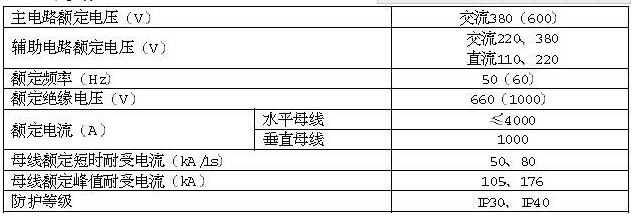

| 基本参数

| 主电路和辅助电路

 1、主电路方案
装置主电路方案共32组118个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。
主电路方案是征求了广大设计、制造、试验和使用部门的意见而选编的，包括了发电、供用电和其它电力用户的需要，额定工作电流至4000A，适合2500kVA以下的配电变压器选用。
此外，为适应供用电提高功率因素的需要而设计了电容器补偿柜，考虑综合投资的需要而设计了电抗器柜。

2、辅助电路方案

■ GCS辅助电路图册是根据有关设计要求规定而编制的。共有辅助电路方案120个，分上下两册，上册（交流操作部分）共分63个方案，下册（直流操作部分）共有57个方案。

■ 直流操作部分的辅助电路方案，主要用于发电厂变电站的低压厂（所）用系统。在编制时，已考虑到适用于200M W 及以下和300M W 及以上容量机组低压厂用系统，工作（备用）电源进线，电源馈线和电动机馈线一般控制方式。

■ 交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统。在编制时选编了6种适用于双电源进线操作控制的组合方案。并设有操作电气联锁备用自投、自复等控制电器。工程设计中可以直接采用。

■ 直流控制电源为直流220V或110V ，交流控制电源为交流380V或220V ，由抽屉单元组成的成套柜。220V控制电源引自本柜内专设控制变压器供电的公用控制电源。公用控制电源采用不接地方式控制变压器，留有24V电源供需要使用弱电信号灯时采用。

■ 电度表的安装地点和电压的引入方法及其它安装使用要求详见辅助电路图的《编制说明》。
